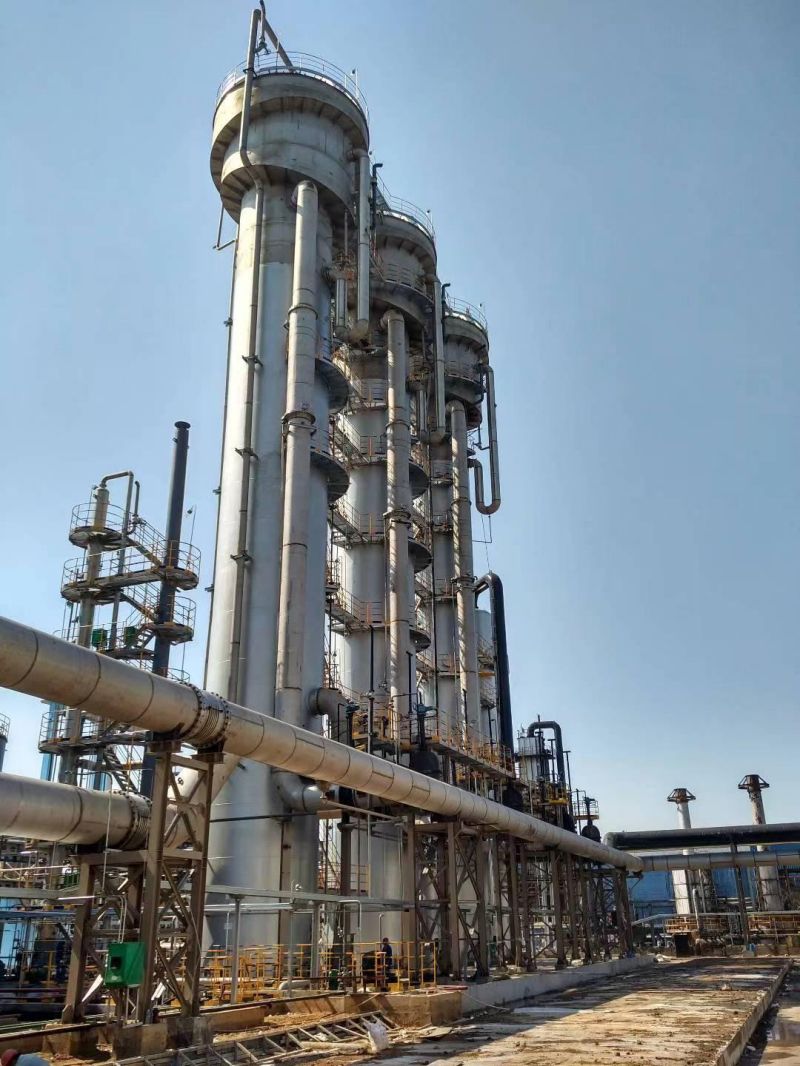

山東廣富60萬噸/年焦化廠，新建脫硫單元煤氣處理量30000Nm3/h，分三級脫硫，采用我公司噴射再生式脫硫裝置工藝，在串聯的情況下實現焦?fàn)t煤氣三級脫硫后H2S含量≤20mg/m3，當一塔檢修、兩塔串聯操作時，H2S含量≤50mg/m3

設備規格：DN5000/8500 H=46000，數量3套，材質Q345R/S30408復合鋼板

山東廣富130萬噸/年焦化廠，煤氣處理量70000Nm3/h，原兩級高塔脫硫，新增加三級脫硫，采用我公司噴射再生式脫硫裝置工藝，在串聯的情況下實現焦?fàn)t煤氣三級脫硫后H2S含量≤20mg/m3

設備規格：DN7600/10400 H=46000，數量1套，材質Q345R/S30408復合鋼板
